粮库粮情无线监测控制系统

点击：次来源：未知时间：2022-05-16

系统特点
本系统采用无线技术，测温点以无线方式将温度值送回中心，无需连接电缆，仓内无需穿墙、打孔、埋线，测温点以电池供电，任何放置于粮堆内任何位置。目前粮情测控系统主要使用热敏电阻和数字式温度传感器。
系整体方案设计统
本系统可以通过连接BS903网关实现本地粮情检测，亦可通过带GPRS功能的BS922网关实现远程检测。
本地检测系统

远程检测系统

该系统采用先进的无线通讯体系结构，它改变传统的集散测控模式，实现了现场设备和现场设备与控制室之间多站点、全数字化以及双向通讯，使系统基本测控功能完全下载到现场，成为新一代的全分布式测控系统。
为本系统可配置专门设计的便携式手持测试仪，在仓房现场即可很方便地进行系统调试和维护，免除在微机室和现场之间来回奔波之苦。
该系统由一下三级结构组成，易维护、运行稳定可靠。
第一级计算机：计算机安装BeeData软件，通过USB或网口与BS903网关连接，实现本地粮情检测；通过网络与远程GPRS网关连接，实现远程粮库粮情检测。
第二级网关：本地检测系统采用BS903网关，远程检测系统采用带GPRS功能的BS922网关。
第三级传感器网络：通过传感器网络模型将温度、湿度等传感器节点布置在粮仓内。检测数据通过无线传感器节点发送到网关。

系统功能
软件平台
操作系统平台：WINDOWS
应用软件平台：BeeData温度检测系统

软件基本功能
（1）验证用户身份，不同用户不同的操作权限；
（2）增加、删除、设置仓房信息和仓内布点信息，绘制场区平面图和布置仓房位置；
（3）测温、测湿的粮情实时检测；
（4）以模拟三维立体方式显示粮情，对仓房温度分层、分列显示；
（5）以表格、曲线的形式打印输出，并且支持将粮温数据输出到Excel报表；
（6）设置报警温度与报警提示；
（7）每天的粮情数据自动存档，以备历史查询；
（8）对测温数据进行整月备份、恢复与删除；测温数据整理功能可对测温数据单选或选择批量的删除、导出与导入；
（9）对系统的基本参数设置，如串口、温湿校验、分机延时等，系统默认自动搜索设备串口位置；

温湿度检测功能
对粮仓中的粮食各部位温度、粮仓内空间温度和湿度、粮仓外环境温度和湿度等基本粮情参数进行检测，包括以下检测方式：
（一）实时检测: 对粮情进行实时检测。
（二）定时检测: 对系统进行设定，在指定的时间进行自动定时检测。
（三）本地检测: 在粮库总控室内一台单独的微机上进行检测(该微机通过检测主机与现场无线网关相连)。
（四）远程检测: 在上级主管部门某个办公室内一台单独的微机上通过网络连接进行远程检测。

扩展检测功能
可根据需要对粮食水分、虫害、磷化氢气体浓度等扩充粮情参数进行检测。软件上预留有上述扩充功能。
可按要求设计多传感器的封装结构，将温湿度、水份、密度、虫害等传感器集成在其中，实现可应用的多传感器系统。

多传感器封装结构

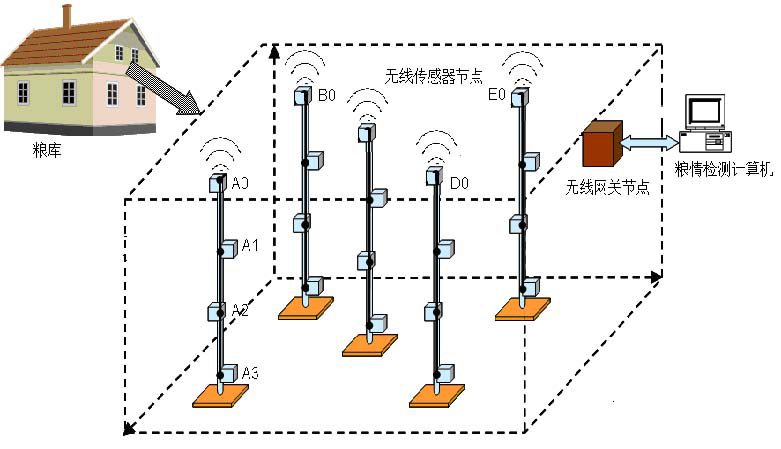

在粮仓中均匀安置粮情参数监测节点，粮情监测节点负责接收来自粮仓主控节点的数据采集指令，采集粮情参数，通过无线方式发送到粮仓主控无线网关节点，如图所示。

粮库测点布置

温度报警
对粮仓中的粮食各温度测点的温度值和升温趋势进行分析报警，并给出报警点的具体位置。

数据分析
通过对检测结果的分析，判断粮仓内的粮食是否处于正常状态（正常可能虫害或霉变）。

数据显示
可以用户认为某种直观的方式对粮仓中粮食各部位温度值进行显示，包括以下显示方式：
三维图形方式：以连续变化的图形颜色表示温度值高低
三维数字方式：以数字及其变化的颜色表示温度值高低
表格方式：以通用的表格形式显示温度数据
曲线方式：以“三温三湿”复合曲线显示各温度和湿度测点或层面在一段
时间（年、季度、月等）内的变化轨迹。

数据打印
软件包括以下打印方式：
测点编号报表打印、电缆物理布局打印、曲线打印。

数据存储与检索
存储：对用户每天检测的粮情数据进行自动保存和备份。
检索：用户可以查询任何一个检测日期的数据。

数据共享与远程传输
共享：可以很方便地与其它数据库管理软件实现数据的共享。
远程传输：系统通过服务器∕客户端模式，运用 TCP/IP 协议实现任意两地间可靠的数据传输，为国家有关粮食管理部门进行数据的自动汇总及统
计分析提供了方便。
单机与网络运行
单机运行：软件在粮库总控室的微机上运行，用户通过该计算机对粮情进行测控。
网络运行：软件在用户局域网上的任何一台微机上运行，多个用户（设置不同权限）通过局域网控制测控计算机（直接连接测控设备的计算机）进行粮情
测控。
